Э50/1,2(Э12)-ВМ.У3.1 Эксгаустер с электроприводом

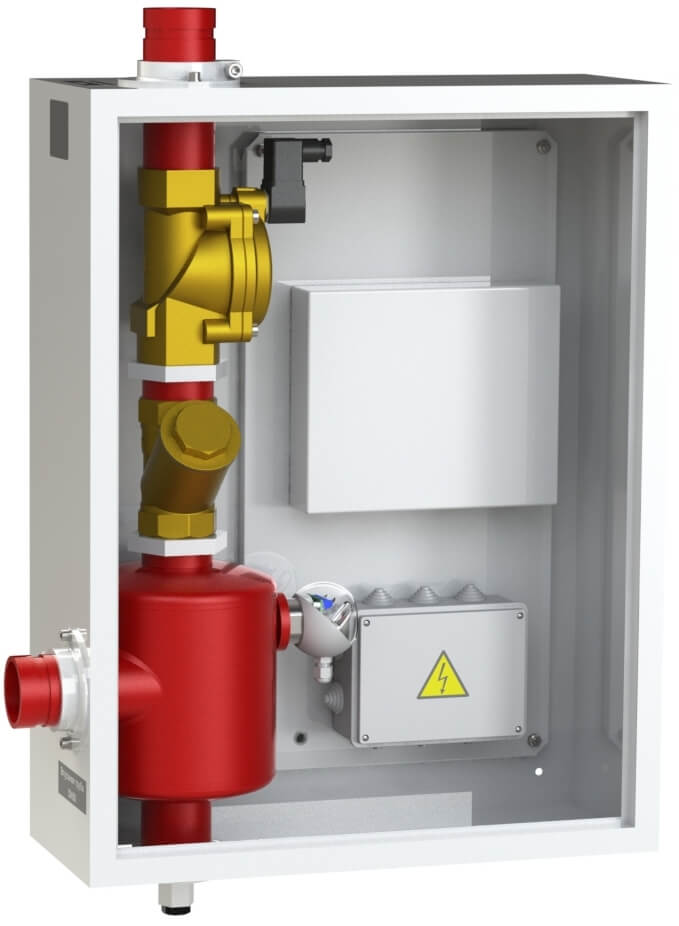

Эксгаустер с электроприводом Э 50/1,2(Э12)-ВМ.У3.1

Эксгаустер с электроприводом ( Ду50 ) Э50/1,2(Э12)-ВМ.У3.1 предназначен для работы в составе установок пожаротушения, обеспечивает автоматический сброс воздуха из воздухозаполненных спринклерных систем в специально отведенную зону после подачи управляющего сигнала до момента заполнения питающего и распределительных трубопроводов огнетушащим веществом.

Технические характеристики Э50/1,2(Э12)-ВМ.У3.1

- Время сброса воздуха из воздушной камеры объемом 1 м3, находящейся под давлением (0,35 ± 0,05) МПа, до достижения давления (0,20 ± 0,02) МПа не более 3 с.

- Напряжение управляющего сигнала 12 В, при токе 55 мА.

- Питание от сети переменного тока напряжением 220 B либо от встроенного аккумулятора (12 В, 2,3 A∙ч.)

- Максимальное пневматическое давление 0,60 МПа, гидравлическое - 1,2 МПа.

- Масса не более 25 кг.

Комплект поставки эксгаустера

- Эксгаустер Э50/1,2(Э12)-ВМ.У3.1 в сборе - 1 шт

- Патрубок переходной L=140 мм - 2 шт

- Муфта трубопроводная разъемная DN50 - 2 шт

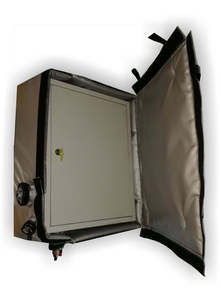

Термочехол для эксгаустера с электроприводом

Для обеспечения безотказной работы эксгаустера Э50/1,2(Э12)-ВМ.У3.1 в условиях низких отрицательных температур комплект поставки может включать утепляющий теплоизоляционный чехол (термочехол).

Основные технические характеристики термочехла:

Наименование параметра	Значение
Температурный диапазон окружающей среды, °С	-70…+110
Минимальная температура в термочехле при температуре окружающего воздуха минус 40 °С	+5
Тип нагревательного элемента	Греющий кабель саморегулирующийся взрывозащищенный РИЗУР-СГЛ, 50Гц, 220В, 2ExellT6X, с термостатом
Напряжение питания, В	220 В
Потребляемая мощность, Вт, не более	286 Вт
Материал наружного и внутреннего покрывного слоев	ПВХ
Материал утеплителя	вспененный каучук
Степень защиты от внешнего воздействия	отсутствует
Габаритные размеры LxBxH, мм, не более	540×690×260
Масса, кг, не более	5 кг
Назначенный срок службы, лет	10

Наименование	Цена, руб.
Эксгаустер с электроприводом Э50/1,2(Э12)-ВМ.У3.1	70 090
Термочехол для эксгаустера с электроприводом Э50/1,2(Э12)-ВМ.У3.1	30 410

документация	дата изменения	размер	формат
Сертификат С-RU.ЧС13.В.00877	18.12.2017	1650 Кб	pdf
Сертификат ТС RU C-RU.A301.B.05685	01.08.2017	1028 Кб	pdf
Письмо-уведомление по эксгаустеру	07.08.2017	512 Кб	pdf
Руководство по эксплуатации (Эксгаустер с электроприводом)	16.10.2019	655 Кб	pdf
Паспорт (Термочехол для эксгаустера с электроприводом)	09.09.2019	4548 Кб	pdf
Пример подключения эксгаустеров к адресным приборам	12.03.2015	80 Кб	dwg
Схема подключения эксгаустера к С2000-КДЛ	23.06.2020	1729 Кб	pdf
3D-модель для AutoCAD (Эксгаустер) в формате dwg	22.04.2020	650 Кб	7z
