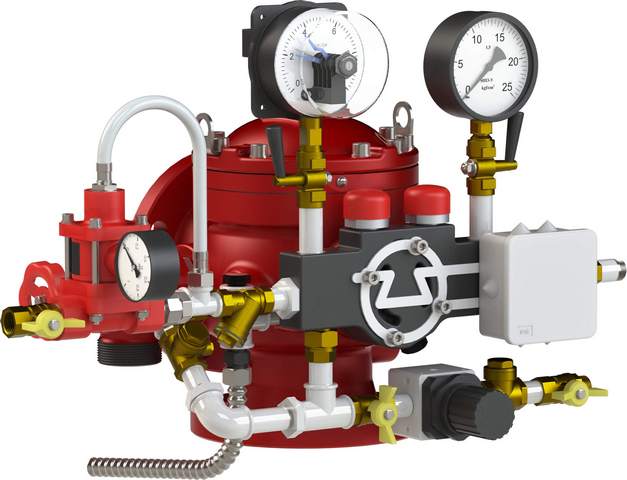

Узел управления спринклерный воздушный УУ-С

Производитель: Спецавтоматика ПО, г. Бийск

Узел управления спринклерный воздушный с условным проходом 100 или 150 мм предназначен для работы в установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а так же контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.

Узлы управления спринклерные воздушные применяются на объектах, как с положительными, так и с отрицательными температурами.

Функциональные возможности и особенности

Выпускаются в 2-х исполнениях:
исполнение 00 - обычного исполнения (без акселератора);
исполнение 01 - с акселератором. Акселератор позволяет сократить время срабатывания УУ-С до 0,6 сек. Также допускается замена акселератора на электроклапан;


Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
Выдача сигнала о снижении давления ниже установленного уровня.
Обслуживание УУ-С без необходимости демонтажа из системы пожаротушения.
Компактность обвязки УУ-С.


Для монтажа узла управления рекомендуем приобрести Комплект крепежных деталей к УУ



Наименование

Монтажное Положение

Исполнение

Условный Диаметр

Рабочее Положение

Номинальное Напряжение Питания

Цена с НДС, руб.

Узел управления спринклерный воздушный УУ-С100/1,6В3-ВФ.О4

Угловой

Без акселератора

100

Вертикальное, фланцевый



55320

Узел управления спринклерный воздушный УУ-С150/1,6Вз-ВФ.О4

Угловой

Без акселератора

150

Вертикальное, фланцевый



61110

Узел управления спринклерный воздушный в комплекте с акселератором УУ-С100/1,6Вз-ВФ.О4 -01

Угловой

С акселератором

100

Вертикальное, фланцевый



70370

Узел управления спринклерный воздушный в комплекте с акселератором УУ-С150/1,6Вз-ВФ.О4-01

Угловой

С акселератором

150

Вертикальное, фланцевый



76800

Узел управления спринклерный воздушный с электроклапаном УУ-С100/1,6 Вз (Э24)-ВФ.О4-01

Угловой

С электроклапаном

100

Вертикальное, фланцевый

24

77710

Узел управления спринклерный воздушный с электроклапаном УУ-С100/1,6 Вз (Э220)-ВФ.О4-01

Угловой

С электроклапаном

100

Вертикальное, фланцевый

220

77710

Узел управления спринклерный воздушный с электроклапаном УУ-С150/1,6Вз (Э24)-ВФ.О4-01

Угловой

С электроклапаном

150

Вертикальное, фланцевый

24

83620

Узел управления спринклерный воздушный с электроклапаном УУ-С150/1,6Вз (Э220)-ВФ.О4-01

Угловой

С электроклапаном

150

Вертикальное, фланцевый

220

83620

Акселератор А15/0,6-ГМ.О4



16786



Акселератор А15/0,6-ГМ.О4 - устройство дифференциального типа, обеспечивающее при срабатывании спринклерного оросителя ускорение срабатывания спринклерного воздушного узла управления путем активного сброса давления воздуха из побудительной магистрали узла управления.

Руководство по эксплуатации (Акселератор)

Акселератор А15/0,6-ГМ.О4 предназначен для комплектации узлов управления спринклерных воздушных систем в стационарных автоматических установках пожаротушения.

Акселератор А15/0,6-ГМ.О4 соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °С по ГОСТ 15150-69.



документация

дата изменения

формат

Сертификат C-RU.ПБ97.В.00247/19

19.09.2019

pdf

Декларация о соответствии ТС № RU Д-RU.АГ95.В.00531

02.02.2016

pdf

Руководство по эксплуатации (УУ воздушный)

23.09.2019

pdf

Руководство по эксплуатации (Акселератор)

20.09.2019

pdf

Руководство по эксплуатации (CДУ-М)

27.03.2019

pdf

Рекомендации по проектированию КПУУ "Спринт"

25.01.2019

pdf

3D-модель (УУ воздушный DN100)

23.09.2019

zip

3D-модель (УУ воздушный DN150)

23.09.2019

zip

3D-модель (УУ воздушный DN100 с акселератором)

23.09.2019

zip

3D-модель (УУ воздушный DN150 с акселератором)

23.09.2019

zip
